Характеристики низковольтного оборудования HYUNDAI

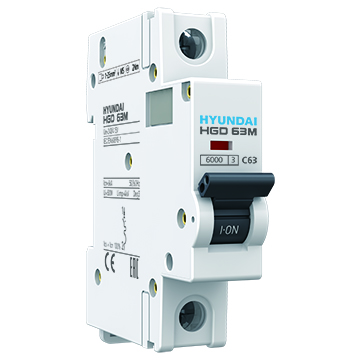

Модульные автоматические выключатели серии HGD
Ном. ток: от 1 до 63А
Откл. спос-ть: от 6 до 10 кА
Номинальные токи модульных автоматических выключателей лежат в диапазоне от 1 до 63 A.
Соответствие стандартам МЭК/ЕН 60898-1 и МЭК/ЕН 60947-2.
Также есть такие особенности, как окошко для надписи, защищенные выводы, бистабильная защелка, явная индикация состояния контактов и устанавливаемые на дополнительные аксессуары AUX, ALT, SHT, UVT, OVT.

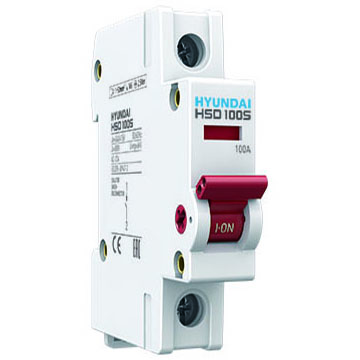

Выключатели-разъединители серии HSD
Ном. ток: от 16 до 100А
Выключатели-разъединители Hyundai используются в основном для разъединения и коммутации групп электроприборов, подключенных к их зажимам в сетях переменного тока 50/60Гц с номинальным напряжением 240В или 415В и номинальным током от 16 до 125А. Привод прямого действия с двойным разрывом главной цепи обеспечивает высокий номинальный ток, необходимый для коммутации с полной нагрузкой. Кроме того, пружинный накопитель энергии, механически связанный с рычагом управления, обеспечивает высокую скорость и надежность замыкания и размыкания главных контактов.

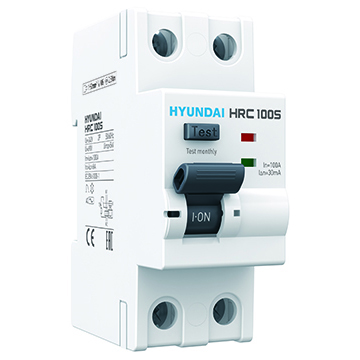

Устройство защитного отключения серии HRC
Ном. ток: от 16 до 100А
Дифф. ток утечки: от 30 до 300 мА
Устройство защитного отключения предназначено для защиты от утечки тока на землю в сетях переменного тока 50/60Гц. С годами изоляция проводки выходит из строя, она стареет, возможны повреждения проводов. В результате ток утекает, могут появиться искры, что приведет к возгоранию. Наряду с этим по неосторожности человек может дотронуться до оголенного провода, который находится под высоким напряжением. Это может привести к травмам и жертвам. Устройство защитного отключения реагирует на столь малую утечку тока, тем самым спасая здания от пожара и человеческих жертв.
Дифавтоматы Hyundai серии HRO
Ном. ток: от 10 до 63А
Откл. спос-ть: от 6 до 10 кА
Автоматы дифференциальной защиты от тока утечки на землю в сетях переменного тока 50/60Гц. Их номинальное напряжение составляет 240 или 415В, а номинальный ток – от 1 до 125А. Автоматы дифференциального тока отключаются, если ток утечки между фазой и землей или нейтралью и землей превышает уставку срабатывания (номинальный дифференциальный ток). Ток утечки обнаруживается и измеряется с помощью дифференциального трансформатора тока (ZCT). Дифавтоматы Hyundai типа HiRO и HiRD, объединяющие устройство дифференциального тока и модульный автоматический выключатель, обеспечивают защиту от тока утечки, перегрузки и короткого замыкания.
Модульные магнитные контакторы серии HIC
Ном. ток 380В: от 25 до 63 А
Мощность: от 16 до 40 кВт
Питание цепи управления: 230 В
HYUNDAI ELECTRIC представляет модульные магнитные контакторы с номиналами от 25 до 63 A.
Модульные магнитные контактор переменного тока серии (в дальнейшем контактор) пригоден для работы в цепях с номинальным рабочим напряжением 400 В 50 Гц (или 60 Гц), с номинальным рабочим током до 63 А для управления бытовыми электрическими приборами и нагрузками с низкими и очень низкими значениями индуктивного реактивного сопротивлени, его также можно использовать для управления нагрузками в виде бытовых электродвигателей с относительно низкой мощностью.
Автоматы защиты двигателя серии MMS
Диапазон уставки от 0,1 до 80А
Автомат защиты двигателя Hyundai серии HMMS совмещает в себе функции автоматического выключателя и теплового реле в одном модуле. Это обеспечивает отличную защиту от сверхтока, потери фазы, короткого замыкания, служит для редкого запуска управления трехфазного электродвигателя. Серия HMMS также может быть использована для защиты распределительной линии и соответствует международным стандартам IEC60947-2 и IEC60947-4-1.

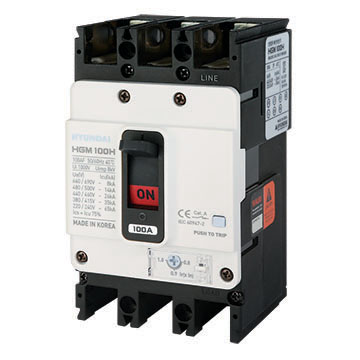

Выключатели в литом корпусе серии: HGM/ HGP
Ном. ток: от 16 до 800А
Откл. спос-ть: от 16 до 85 кА
Расцепитель: Термомагнитный / Электронный
Корпусные автоматические выключатели компании HYUNDAI являются одними из наиболее надежных и совершенных изделий, оптимальная конструкция которых разработана на основе электрических и кинетических характеристик. Корпусные автоматические выключатели характеризуются простыми в использовании функциями при одновременном обеспечении универсальности и высоких рабочих характеристик, что соответствует требованиям к компактности и простоте технического обслуживания.

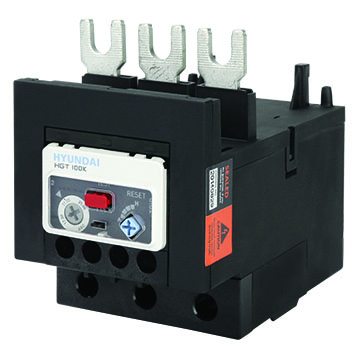

Тепловые реле серии HGT
Диапазон уставки от 0,34 до 800А
Тепловое реле предназначено для защиты электродвигателя от перегрева, вызванного главным образом его перегрузкой, а также потерей фазы или отклонениями параметров сети от их номинальных значений.
Принцип действия основан на изгибании биметаллического элемента при его нагреве. Биметаллический элемент выполнен из двух металлических пластин с разными коэффициентами линейного расширения. При нагреве одна из пластин удлиняется в большей степени, а поскольку пластины скреплены, происходит изгиб всего элемента. Таким образом, в случае превышения тока определенного значения биметаллический элемент нагревается и изгибается, приводя в действие контакт реле. Очевидно, что при увеличении тока уменьшается время срабатывания реле. Зависимость времени срабатывания реле от тока называется характеристикой теплового реле.

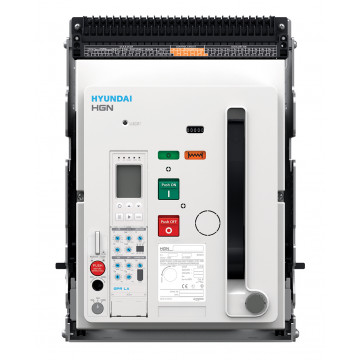

Автоматические воздушные выключатели серии HG
85кА 630˜1600А HGS/630-2000А HGN
100кА 2000˜3200А HGS/630-4000А HGN
100кА 3200˜5000 HGN
150кА 4000˜6300 HGN
Воздушные автоматические выключатели HYUNDAI способны удовлетворить любые Ваши требования к высокой отключающей способности, номенклатурной линейке и оптимизации к размерам распределительного устройства. Различные дополнительные комплектующие и способы подключения обеспечивают удобство при установке и обслуживании выключателей.
HG - Серия выключателей предлагает высокую отключающую способность и многофункциональность функций защиты и сфер применения - здания, дата-центры, промышленные предприятия и тд.Также, выключатели обеспечивают защиту этих объектов от гармонических колебаний благодаря полноразмерному нейтральному полюсу.

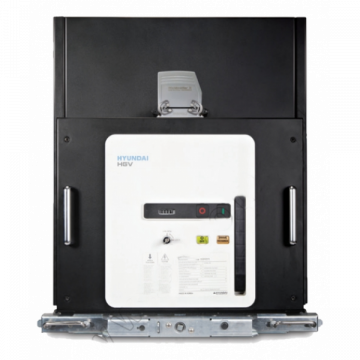

Вакуумные выключатели серии HGV
Ном. ток: от 630 до 1250А
Откл. спос-ть: 25 кА
Ном U: 10 кВ
Новейшая серия, вобравшая в себя многолетний опыт в области производства защитно-коммутационного оборудования.
Данная серия может использоваться как для новых проектов, так и в рамках проектов по модернизации и реконструкции устаревших распределительных устройств.Отличительными особенностями серии являются высокая механическая и электрическая износостойкость, широкая линейка дополнительных опций, стабильность в работе, в том числе и при отклонениях питающего напряжения.
Вакуумные контакторы серии HGC
Ном. ток : 400 А
Ном U: 7,2 / 12кВ
Совместимость с предыдущими моделями.
Контакторы имеют одинаковые размеры главных шин и межполюсные расстояния с предыдущими моделями, возможны установка и применение вместо старых моделей. При этом изменяется число клемм цепи управления и требуется замена кабеля. Функция блокировки повторного включения.В блок управления встроена цепь блокировки повторного включения, обеспечивает однократное замыкание и размыкание в случае одновременного поступления внешних и локальных сигналов. Питание различными классами напряжения. Стандартное рабочее напряжение AC/DC 100-125В и AC/DC 200-230В. Возможно использование одного блока управления для двух типов напряжения.
Магнитные контакторы серии HGC
Ном. ток 380В: от 12 до 800 А
Мощность: от 5,5 до 440 кВт
Питание цепи управления: 24/110/220/380В
В магнитных контакторах используется модульная конструкция, которая позволяет быстро и просто монтировать блоки дополнительных контактов, реле времени, блоки механической фиксации и т.д. Контакторы удобны в применении, экономически выгодны и обладают высокой степенью надежности. Конструкция, разработанная специально для промышленного применения, например в центре управления двигателями. Контакторы подходят к различным системам управления и используются преимущественно в судостроении и на электростанциях, где высокая надежность и высокие характеристики являются неотъемлемым критерием.
